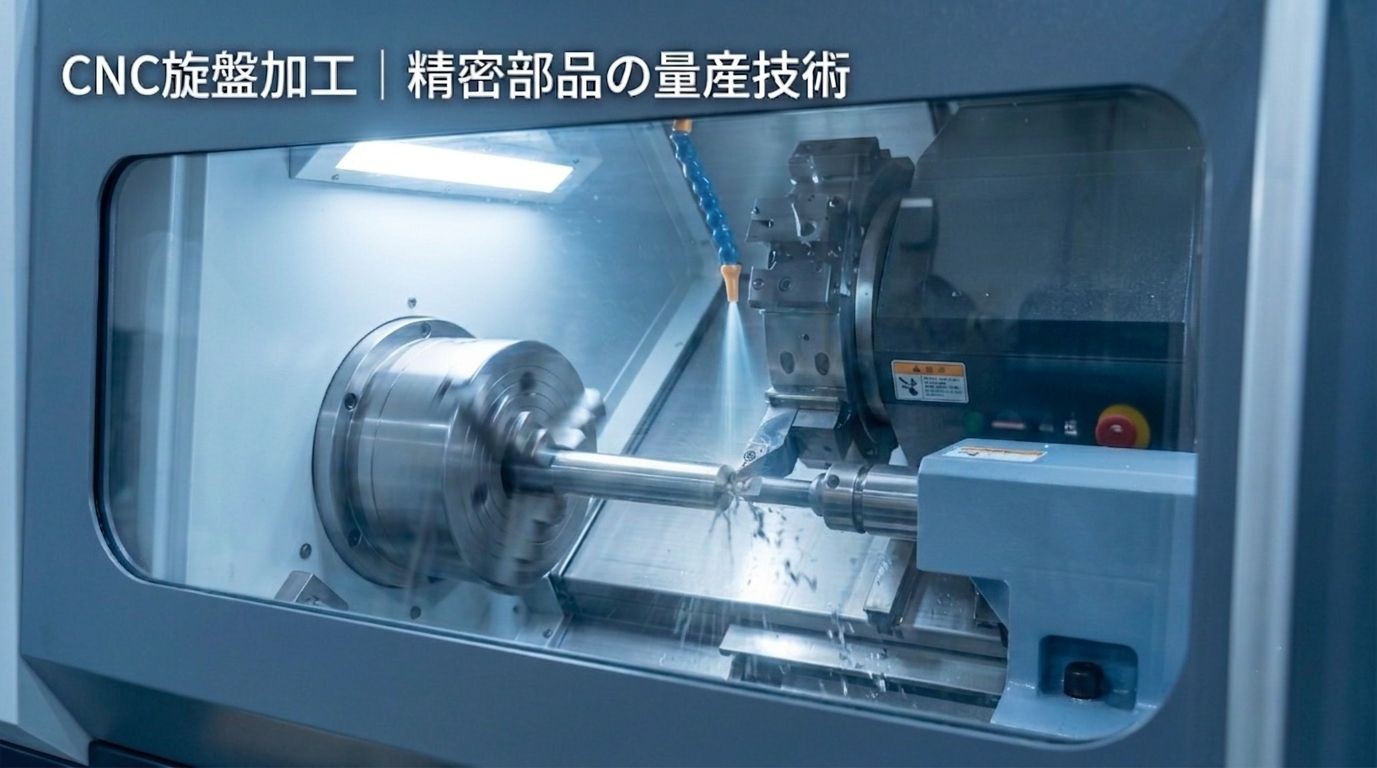

「CNC旋盤加工」は、精密部品の量産に欠かせない切削加工技術です。プログラム制御による高精度・高再現性・無人運転といった特徴を活かし、自動車・建設機械・医療機器・半導体装置など、ミクロン単位の精度が求められる現場で標準的に使われています。一方で「NC旋盤との違いは？」「量産品質をどう安定させているのか？」といった疑問を持つ設計者・購買担当者の方も多いのではないでしょうか。

本コラムでは、1952年創業・NC旋盤約60台を保有する株式会社ヨシダセイコー（石川県金沢市）の量産現場の視点から、CNC旋盤加工の基礎から精密部品の量産を支える具体的な技術、ロットでよくある課題と解決策まで体系的に解説します。基礎的な「旋盤加工とフライス盤加工の違い」は関連コラム「旋盤加工・フライス盤加工の基礎と応用 ─ 精密機械部品製造の現場から」に譲り、本記事はCNC旋盤の量産技術にフォーカスします。

1. CNC旋盤加工とは — NC旋盤との違いと「コンピュータ制御」の意味

CNCとNCの違いは「コンピュータの内蔵有無」

CNC（Computer Numerical Control）旋盤は、機械内部にコンピュータを内蔵し、Gコード・Mコードと呼ばれる加工プログラムをメモリ上で実行できる旋盤です。これに対し、初期のNC（Numerical Control）旋盤は、紙テープに穴を空けたパンチテープから加工指令を読み込んで動作する仕組みでした。

現在では、市販されている工作機械のほとんどが内部にコンピュータを内蔵しており、厳密には「すべての現行NC旋盤＝CNC旋盤」と言える状況です。そのため「CNC旋盤」と「NC旋盤」はほぼ同義に扱われる場面が多く、業界内でも呼称が混在しています。本コラムでは、現代の主流である「コンピュータ内蔵・プログラム編集可能な数値制御旋盤」を CNC旋盤として扱います。

汎用旋盤との決定的な違いは「人の介在の有無」

汎用旋盤は、作業者がハンドルを操作して工具を動かす機械です。職人の感覚と経験が品質を決める一方、量産では作業者の疲労・交代による品質ばらつきが避けられません。CNC旋盤はプログラムが工具軌跡を制御するため、1個目と1万個目で同一の品質を再現できるのが最大の強みです。これが、CNC旋盤が量産加工の標準となっている理由です。

2. CNC旋盤の仕組み — 主軸・タレット・サーボ制御の役割

主要構造を4つに分解する

CNC旋盤は大きく次の4つの要素で構成されます。それぞれが連動して、プログラム指令通りの加工を実現します。

• 主軸（スピンドル）：ワーク（被加工材）を把持して回転させる中心軸。最高回転数 5,000〜8,000 rpm（汎用機）〜 12,000 rpm以上（高速機）。チャック圧の制御、回転中心の精度（振れ精度）が部品精度を直接決める
• 刃物台（タレット／櫛刃）：複数の工具を保持し、加工工程に応じて自動で工具交換する装置。タレット型は12〜16本の工具を扱え、櫛刃型は工具交換時間ゼロで高速加工が可能。固定型と移動型がある
• 送り機構（サーボ軸）：X軸（径方向）・Z軸（軸方向）を中心とした直線軸を、サーボモータでミクロン単位で位置決め。複合機ではY軸・C軸（主軸回転位置決め）・B軸（傾斜）も加わる
• 制御装置（CNC装置）：プログラムを解釈し、各サーボ軸の指令値を生成する中枢。FANUC・三菱電機・OSP（オークマ）などが主要メーカー

当社の保有設備一覧はこちらのページをご覧ください。

刃物台のタイプによって得意分野が異なる

刃物台は CNC旋盤の生産性を決定づける要素であり、用途に応じて使い分けます。当社が保有する代表的なタイプは次の3つです。

• タレット型：旋削の標準。12〜16本の工具をターレットに搭載し、工程順に旋回して使用。汎用性が高く、ヤマザキマザック QUICK TURN シリーズや中村留精密工業製 NTJ-100（NC複合自動盤）などで採用
• 櫛刃型（くしばがた）：細物の高速量産向け。工具を一直線に並べ、ワーク側で位置を選ぶため工具交換時間がほぼゼロ。スイス型自動盤（ツガミ SS207-Ⅱ-5AX 等）で多く採用
• フラット型：刃物台にプレート状に工具を取り付け、横送りで加工。単純形状の量産に強い

日本工作機械工業会（JMTBA）　公式ホームページ

3. CNC旋盤で対応できる加工と素材

加工種類と用途の対応

対応素材は鉄系・ステンレス・銅合金・アルミ・樹脂まで

CNC旋盤は素材を選ばず幅広く対応できます。当社で量産実績の多い素材グループを挙げると以下のとおりです。

• 鉄系：SS400・SS400B-D（SGD400-D）・S45C・SCM435・SUM23（快削鋼）等
• ステンレス系：SUS303・SUS304・SUS316・SUS316L・SUS440C 等
• 銅合金：C3604・C3602（快削黄銅、当社主力素材）・C5191・C5441（リン青銅）・C6161・C6191（アルミ青銅）・CAC406C／BC6（青銅鋳物）等
• アルミ系：A2017・A5052・A6061・A7075 等
• 樹脂：POM（ジュラコン）・MCナイロン 等
• 耐熱・耐食合金：SUH 系・ハステロイ（内容にもよりますが要相談）

対応サイズは、NC旋盤で φ3〜φ300mm（バー材は φ3〜φ65mm）、ロットは試作1個〜数万個の量産まで対応可能です。

関連コラム　「C3604／C3602の加工特性｜快削黄銅の切削ポイントとRoHS対応を解説」

4. 精密部品の量産を支える3つの技術

CNC旋盤を「持っている」だけで精密部品の量産品質は担保されません。量産で求められる「1個目と1万個目で同じ精度を出す」ためには、機械以外の3つの技術が不可欠です。

技術①：工具寿命管理

切削工具（旋削チップ）は加工を重ねるごとに摩耗し、寸法精度と表面粗さに影響を与えます。量産ロットの最後まで品質を維持するには、工具の使用時間・加工個数を記録し、限界に達する前に交換するルールが必要です。当社では機械に内蔵された工具寿命管理機能と、現場の検査結果を組み合わせ、ロット途中の交換タイミングを定量管理しています。

技術②：工程能力指数（Cpk）による精度安定化

量産品の品質は「平均値が公差内に入る」だけでは不十分で、ばらつきの幅が公差幅に対してどれだけ余裕があるかを示す Cpk（工程能力指数）で評価します。Cpk 1.33 以上が一般的な工程能力の目安、自動車部品では 1.67 以上が要求される場面もあります。当社では測定機器1,100点以上の体制で、寸法ばらつきを統計的に管理し、Cpk 維持に必要な切削条件・工具・段取りの調整を継続しています。

当社の品質/環境方針はこちらのページをご覧ください。

技術③：複合機による工程集約

部品が複数の加工工程を必要とする場合、機械を渡るたびに段取り誤差が積み重なり、累積公差が崩れます。これを防ぐ最強の手段が 複合機による「ワンチャッキング加工」 です。当社では、ヤマザキマザック QUICK TURN シリーズ、中村留精密工業製 NTJ-100（NC複合自動盤）、ツガミ SS207-Ⅱ-5AX（NC複合自動盤・スイス型）などの複合機を活用し、旋削・ミーリング・穴あけを1回の段取りで完了。段取り誤差を理論上ゼロに近づけ、累積公差の管理を容易にしています。

日本規格協会グループ　公式ホームページ

5. 量産ロットでよくある課題と解決策

課題①：びびり振動による表面粗さ悪化

細長いワーク（L/D > 5程度）の外径加工や、内径旋削で工具突き出しが長い場合、加工中にびびり振動が発生し、表面粗さが閾値を超えるケースがあります。対策としては、振れ止め（ステディレスト）の併用、テールストック側のセンター押し、刃先半径（ノーズR）を小さくして切削抵抗を低減、切削速度を変更してびびりの共振周波数を回避する、などの組み合わせで解決します。

課題②：ロット途中の寸法ばらつき

量産中、工具摩耗・機械熱変位・素材のロット間ばらつきなど複数の要因で、寸法が徐々に変化していく現象が起こります。対策として、初回・中間・最終で抜き取り検査を行い、寸法トレンドを可視化。一定の変化量を超える前に工具補正値を自動更新する「インプロセス補正」を導入することで、ロット全体の寸法を公差内に維持できます。

課題③：切粉処理が原因の加工停止

長時間の無人運転中、切粉がワーク・工具・センサに巻き付くと、加工不良・機械停止の原因になります。対策は、切粉の形状を最適化するチップブレーカーの選定、高圧クーラントによる強制排出、機械下部のチップコンベア活用、適切な切削条件（切り粉が分断される条件設定）の組み合わせです。当社では素材・形状ごとに切粉処理に適した条件を類似品などに横展開し、無人運転中のトラブル発生率を低減しています。

よくある質問はこちらのページをご覧ください。

6. ヨシダセイコーのCNC旋盤量産体制

株式会社ヨシダセイコーは1952年創業、石川県金沢市を拠点とする精密加工メーカーです。NC旋盤約60台、マシニングセンタ約10台、測定機器1,100点以上の体制で、試作1個から数万個の量産まで一貫対応しています。主要設備の一例を挙げます。

• NC複合旋盤：ヤマザキマザック QUICK TURN18MS-Y / SQT-200MSY / SQT-100MSY 系
• NC複合自動盤（スイス型）：ツガミ B0206-Ⅱ/Ⅲ、SS207-Ⅱ-5AX、SS327-5AX、SS327-Ⅲ-5AX 等
• NC複合自動盤（固定型）：中村留精密工業製 NTJ-100、WT-100/150、シチズン BNA-42S2 等
• マシニングセンタ：ブラザー SPEEDIO R450X2、ツガミ FMA5-Ⅲ（5面加工機）、キタムラ Mycenter-3Xi 等
• 測定機器：キーエンス VR-3100 / XM-C1000 / IM 系、東京精密 SURFCOM NEX200 DX2 等

2025年度は最新鋭のNC旋盤4台の入替えを実施し、加工能力をさらに強化しました。詳細は関連コラム「金属加工の外注｜最新NC旋盤導入で短納期・複合加工・量産対応を強化」をご覧ください。
