チェーン伝動の心臓部ともいえるスプロケットは、歯形精度や振れ精度がわずかに狂うだけで、チェーンとの噛み合い不良・異音・早期摩耗につながる繊細な部品です。「スプロケットの加工を外注したいが、材質や歯切りの方法をどう指定すればよいかわからない」——設計や購買のご担当者からは、こうしたご相談をよくいただきます。

この記事では、スプロケットの基本構造と主要諸元の考え方から、素材切断・旋削・歯切り・熱処理・仕上げという製作工程の全体像、材質の選び方、設計・発注時に押さえておきたいポイントまでを、精密切削加工メーカーの視点で整理します。1952年の創業以来、石川県金沢市で切削加工を手がけてきた当社の現場知見をもとに解説します。

1. スプロケットとは｜チェーン伝動での役割と仕組み

スプロケットとは、軸に取り付けてローラチェーンと噛み合い、回転と動力を伝える歯車状の部品です。用語を定めたJIS B 1812（チェーン，スプロケット及び附属品－用語）では「チェーン伝動装置において、軸に取り付け、チェーンとかみ合って回転する鎖車の総称」と定義されています。

ベルトやギヤ（歯車同士の直接噛み合い）と異なり、チェーンとスプロケットの組み合わせは「滑りがなく確実に動力を伝えられる」「離れた軸間でも伝動できる」という長所を持ちます。自動車・農業機械・建設機械・搬送コンベヤ・食品加工機械など、幅広い産業機械で使われています。

2. スプロケットを規定するJIS規格と国際規格

スプロケットと組み合わせるローラチェーンは、現行のJIS B 1801（伝動用ローラチェーン及びブシュチェーン）で規定されています。スプロケットの歯形や基準寸法も、現在はこのJIS B 1801の附属書に整理されています（対応国際規格はISO 606）。

歯形にはS歯形とU歯形が規定されており、一般的にはS歯形の採用が推奨されています。チェーンの呼び番号（25・35・40・50・60など）とスプロケットの呼び番号を一致させることが、適合の大前提です。海外規格品ではANSI（米国）系の呼び番号が使われることもあるため、輸入機械向けの製作では既存チェーンの仕様確認が欠かせません。

3. スプロケットの主要諸元と設計計算

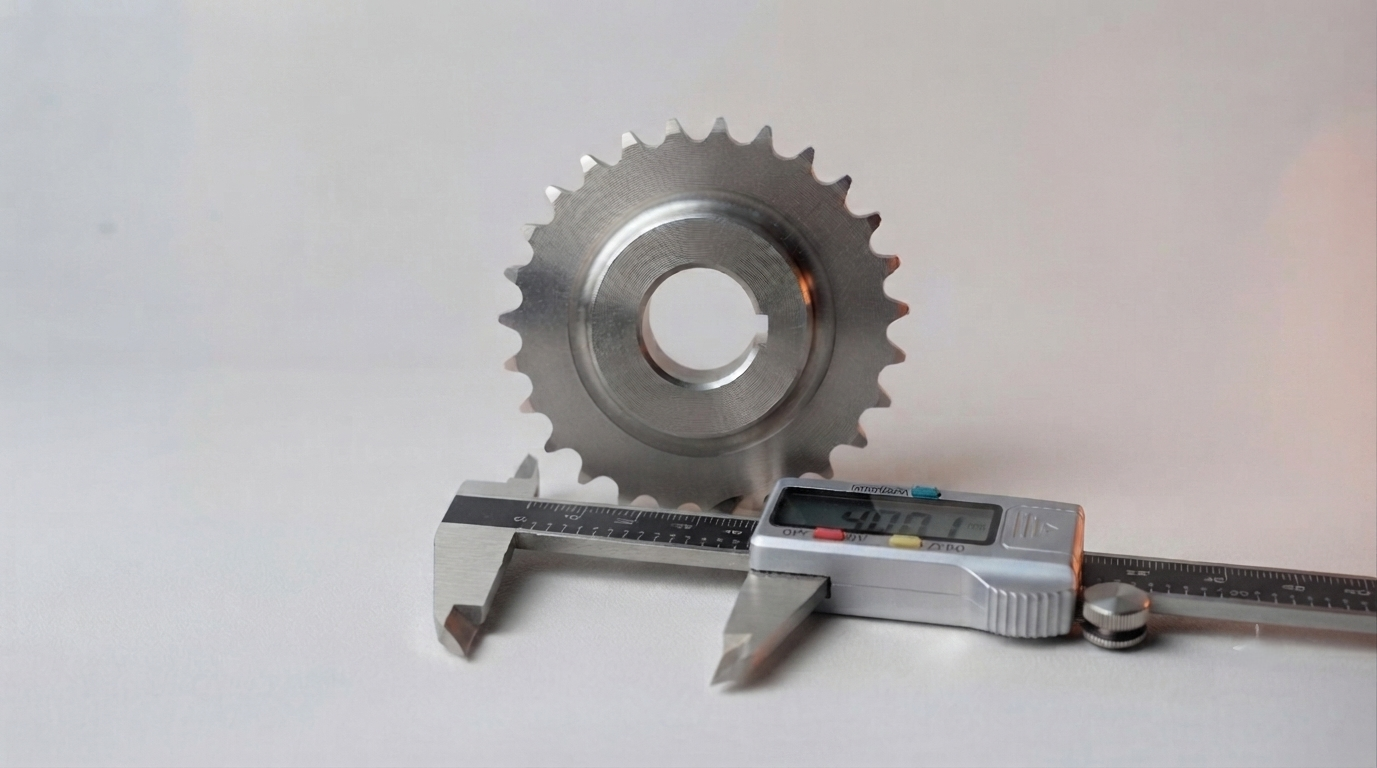

スプロケットを設計・発注する際の基本諸元は、チェーンピッチ（P）・歯数（N）・ピッチ円直径（DP）・歯形の4つです。なかでもピッチ円直径は外径やボス径を決める基準となり、次の式で求められます。

歯数が少ないスプロケットは「多角形効果」によって回転ムラ・振動が大きくなります。高速・高負荷の用途では歯数を増やす、あるいは歯数の組み合わせ（小スプロケットと大スプロケットの比）を見直すことで、滑らかな伝動に近づきます。回転体としての精度の考え方は、CNC旋盤加工の基礎知識でも触れていますので併せてご覧ください。

4. スプロケットの加工方法と製作工程

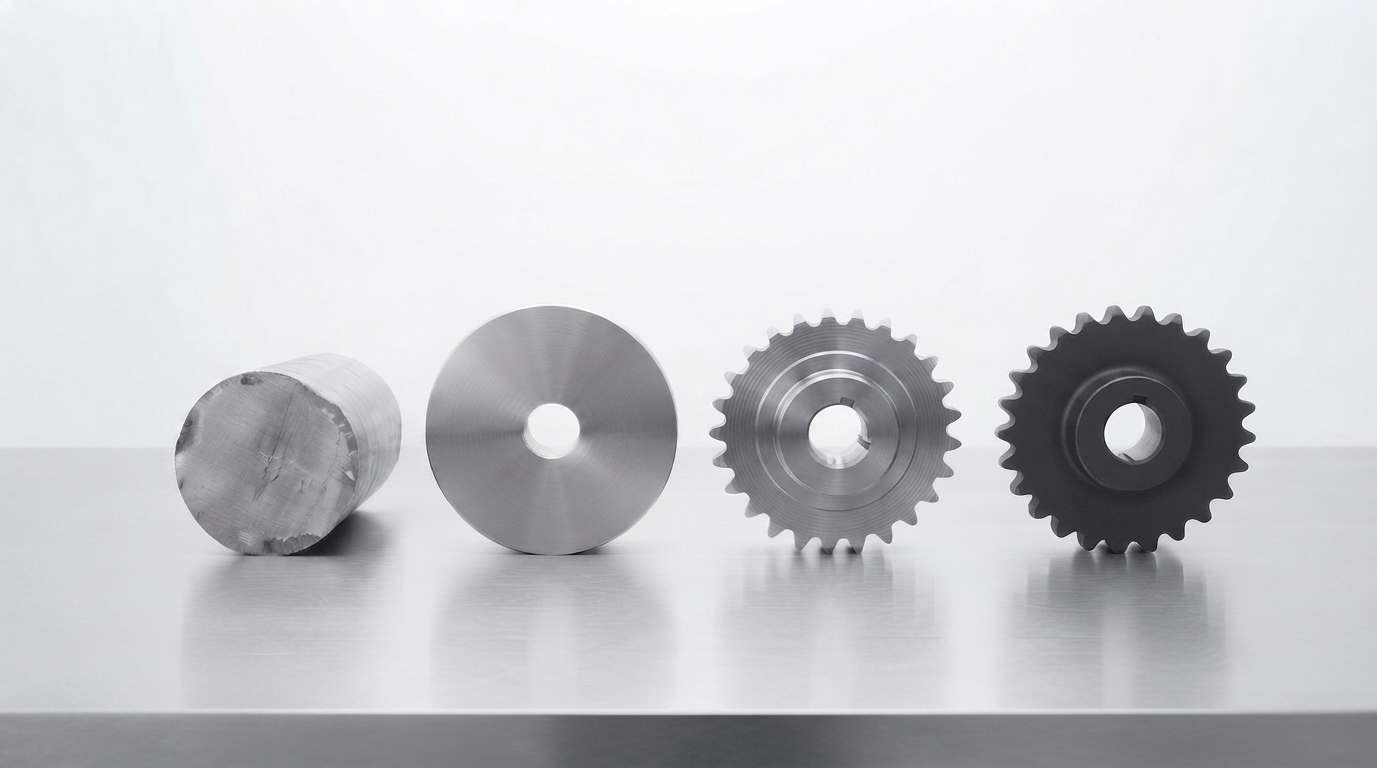

スプロケットの製作は、おおむね次の工程で進みます。形状や材質によって順序や工程の要否は変わりますが、全体像をつかむ目安としてご覧ください。

このうち、製品精度を大きく左右するのが②の旋削と③の歯切りです。旋削で作った軸穴・外径を基準に歯切りを行うため、基準のブレがそのまま歯の振れに表れます。NC複合旋盤のように旋削とミーリングを一度のセットアップで完結できる設備を使うと、段取り替えによる基準ずれを抑えられます。

5. 歯切り加工の種類と使い分け

歯切りには大きく分けて、工具と工作物の相対運動で歯形を作り出す「創成法」と、歯形と同じ形の工具で削る「成形法」があります。

歯面の仕上がり精度は、チェーンとの噛み合いと寿命に直結します。歯すじ誤差や歯形誤差を抑えることで、動力伝達時の振動・騒音を低減し、機械全体の長寿命化につながります。当社では三菱電機 MV1200R（ワイヤーカット放電加工機）を含む設備を備え、図面や使用条件に応じた歯切り方法を選定しています。

6. スプロケットの代表材質と用途別の選び方

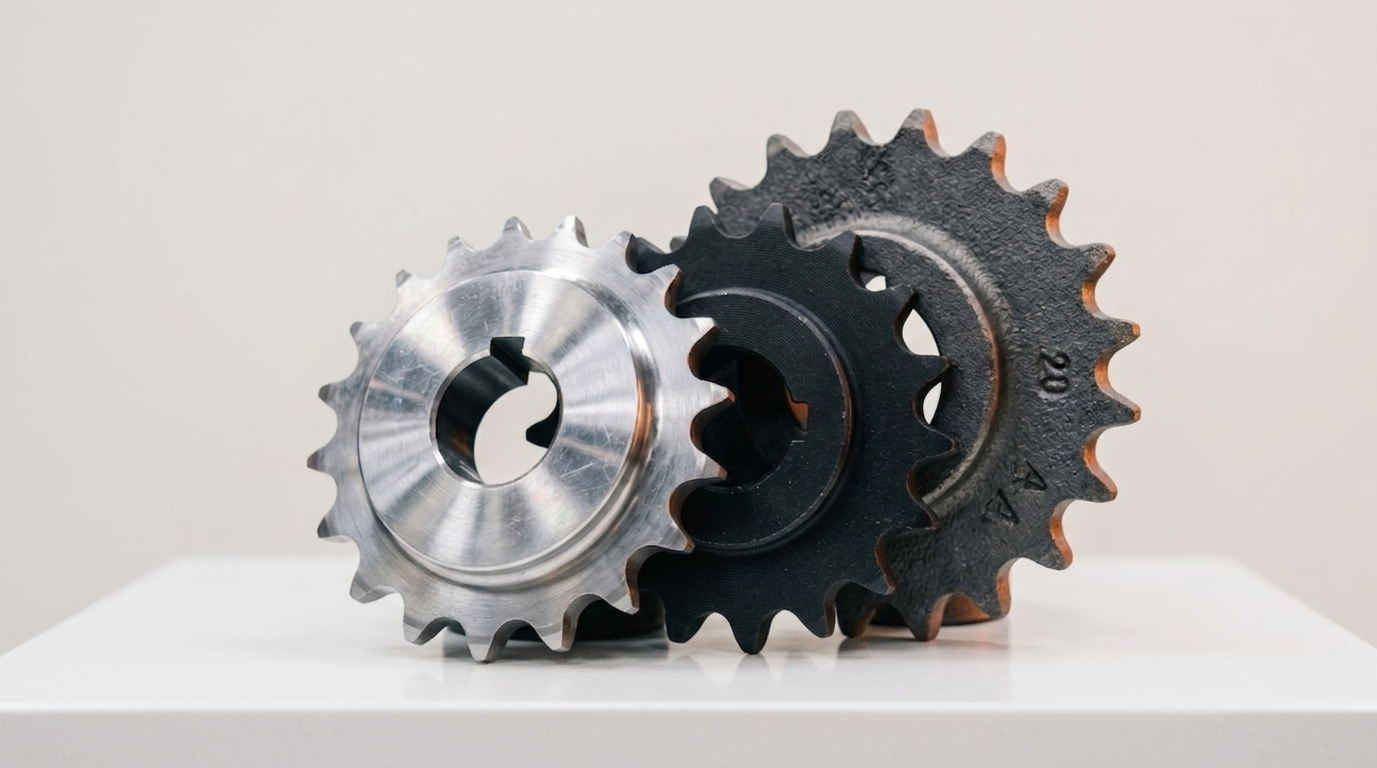

スプロケットの材質は、伝える動力の大きさ・使用環境（屋内/屋外・薬品/水回り）・コストのバランスで選びます。代表的な材質を整理します。

ステンレス製スプロケットは耐食性に優れる一方、切削時の工具摩耗が大きく加工硬化の管理が重要になります。ステンレスの削りにくさの理由と対策は、精密部品加工とは？の記事でも触れる材質特性が関わります。S45Cの歯部に高周波焼入れを施す場合は、表面硬度や有効硬化層深さを図面で指示いただくと、仕上がりのばらつきを抑えられます。

7. 設計・発注時に押さえておきたいポイント

スプロケットを外注する際、図面に次の情報が明記されていると、見積もりと加工がスムーズに進みます。

• 組み合わせるチェーンの呼び番号（例：40・50・60）と条数（単列・2列など）
• 歯数と歯形（S歯形/U歯形）
• ボス（ハブ）形状：平板形（ボスなし）・片ハブ形・両ハブ形の区別
• 軸穴径・キー溝（新JIS/旧JISの別）・止めねじやタップの有無
• 振れ精度（外周振れ・側面振れ）の許容値
• 表面処理・熱処理の指定（歯部高周波焼入れ・黒染め・めっき等）

図面がない場合や、現物しか手元にない場合でも、現物や使用条件をお見せいただければ素材・形状からのご提案が可能です。内容にもよりますが、まずはご相談ください。

8. スプロケット加工の事例｜SUS製スプロケットのNC複合加工＋歯切り一貫対応

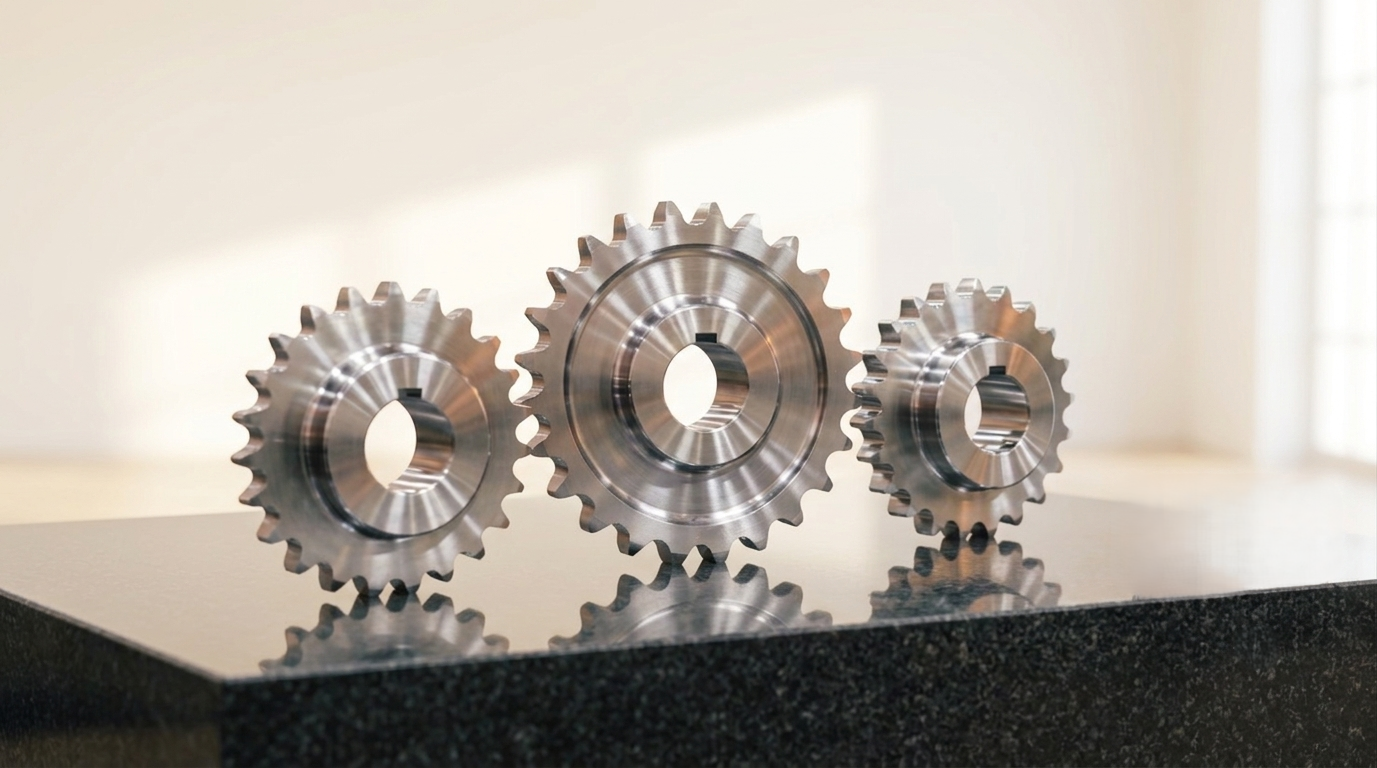

当社で手がけたSUS製スプロケットの製作事例をご紹介します。耐食性が求められる用途向けにステンレス材を採用し、素材投入から完成品まで一貫して加工しました。

ポイントは、NC複合加工機による工程集約です。TSUGAMI SS207-Ⅱ-5AX（5軸複合加工機）や中村留精密工業製 NTJ-100（NC複合自動盤）をはじめとする設備を用い、旋削・穴あけ・ミーリングを一度のセットアップで完結。段取り替えの回数を減らすことで、加工時間の短縮と同軸度・振れ精度の向上を両立しました。スプロケットのように同軸度や振れ精度が求められる製品では、このワンチャック加工の効果が特に大きく表れます。

さらに、ステンレス特有の工具摩耗・加工硬化に対しては、長年のSUS加工ノウハウをもとに工具選定と切削条件を最適化。歯面の仕上がり精度を確保し、チェーンとの噛み合いを安定させています。標準的な歯数・ピッチだけでなく、装置仕様に合わせた特殊形状のスプロケットにも対応しています。

関連コラム

あわせて、加工方法や材質の選定にお役立ていただける関連コラム・加工事例もご覧ください。

• CNC旋盤加工の基礎知識｜精密部品の量産を支える3つの技術と実務ポイント
• NC複合旋盤とは？仕組みと適した部品形状を徹底解説
• 旋盤加工とフライス盤加工の基礎と応用－精密機械部品製造の現場から
• 加工事例：SUS製スプロケット｜NC複合加工＋歯切り一貫対応

スプロケット加工のご相談はヨシダセイコーへ

ヨシダセイコーは、1952年創業の精密切削加工メーカーです。NC旋盤約60台・マシニングセンタ約10台・測定機器1,100点以上の体制で、旋削から歯切り・仕上げ・検査まで一貫してスプロケットの製作に対応します。ISO9001:2015／ISO14001を取得し、品質と環境の両面で管理体制を整えています。

材質選定・歯形・振れ精度・熱処理など、スプロケット加工に関するご相談は、内容にもよりますがまずはお気軽にお問い合わせください。図面・現物・使用条件のいずれの段階からでも承ります。お問い合わせはこちら（お電話：076-288-7001／平日 8:30〜17:00）。
